引言
在工作环境中，普通防火墙在网络层与传输层对工作环境进行保护与隔离。但黑客能够通过SQL 注入、XSS 跨站、文件上传等手段绕过传统防火墙入侵公司资产，这时候就需要Web应用防火墙对应用进行保护与监控。
实验环境
准备四台机器：
奇安信网神防火墙：net0（192.168.212.113 网关： 192.168.212.1）net1（172.16.11.30 网关：172.16.11.1），net2（192.168.100.254 网关：192.168.100.254）
山石网科Web应用防火墙：net0（172.16.11.104 网关：172.16.11.1），net1（192.168.100.0 网关：192.168.100.254）
kali管理机：net0（172.16.11.194 网关：172.16.11.1）net1（192.168.212.106 网关： 192.168.212.1），net2（192.168.100.0 网关：192.168.100.254）
模拟资产target-a：net0（192.168.100.0 网关：192.168.100.254）

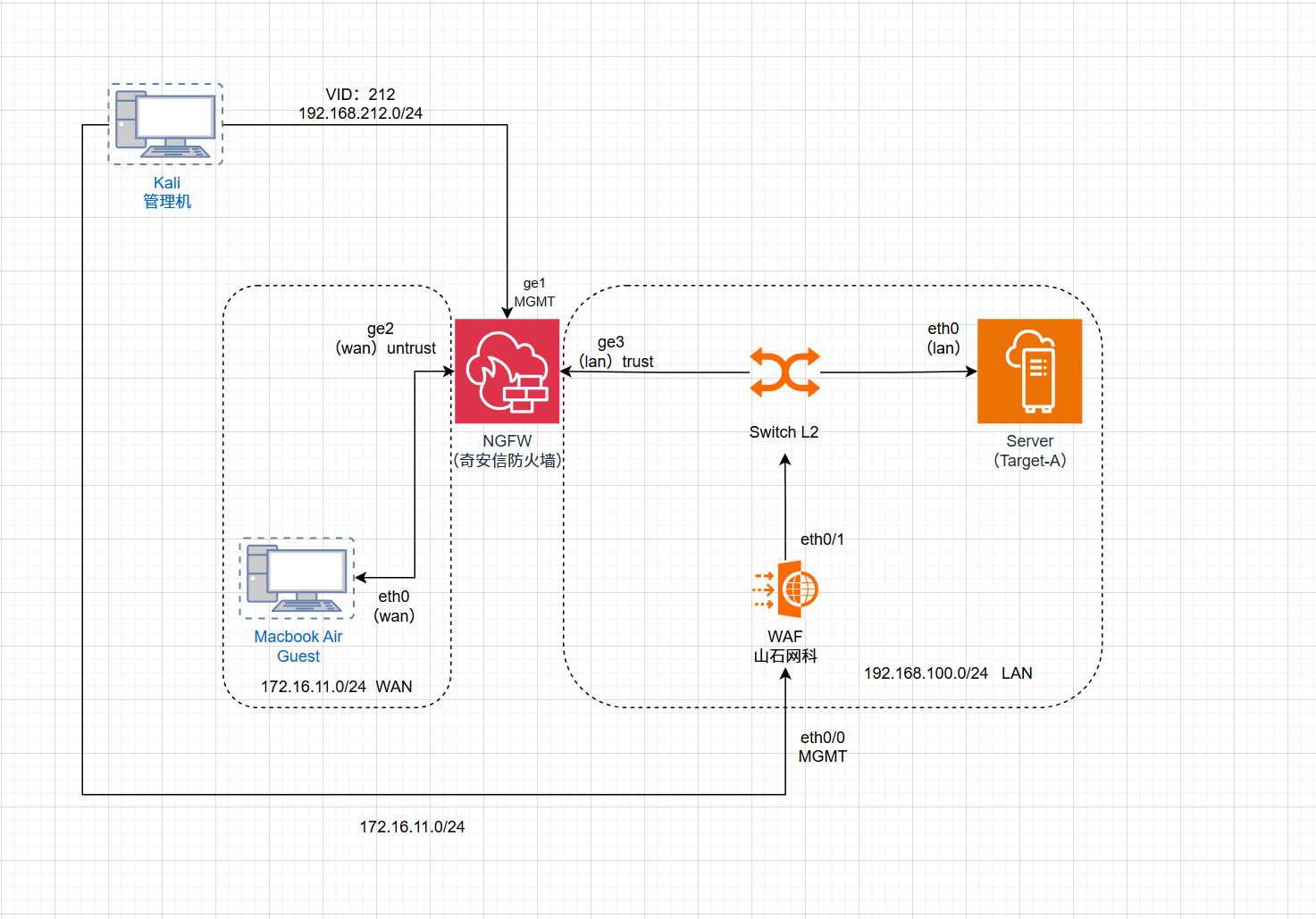

拓扑图
网络防火墙初始化
# 使用默认账号密码登录
账号：admin 密码：!1fw@2soc#3vpn
# 查看管理接口

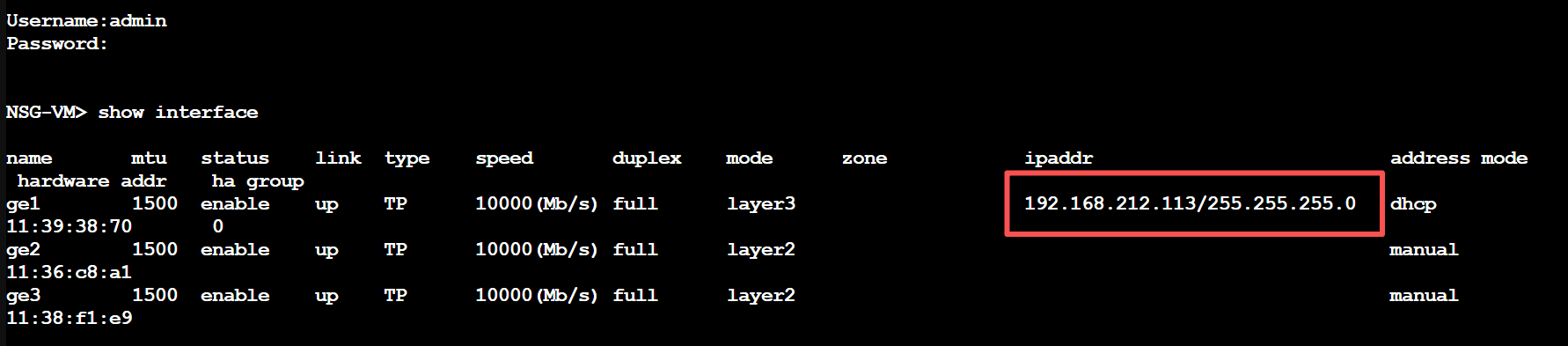

show interface发现管理口ge1的IP为192.168.212.113

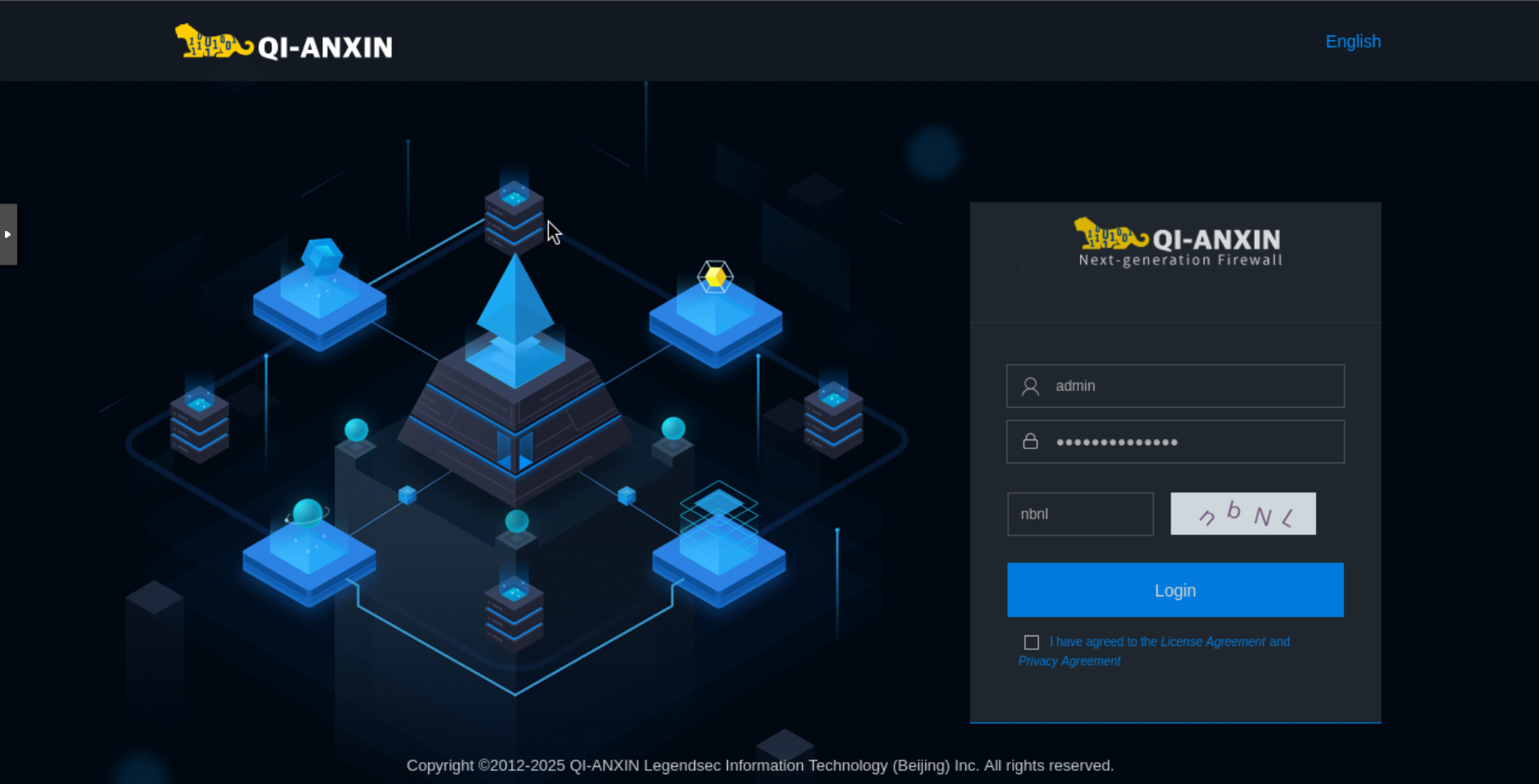

在kali管理机浏览器访问：https://192.168.212.113，使用默认账号登录

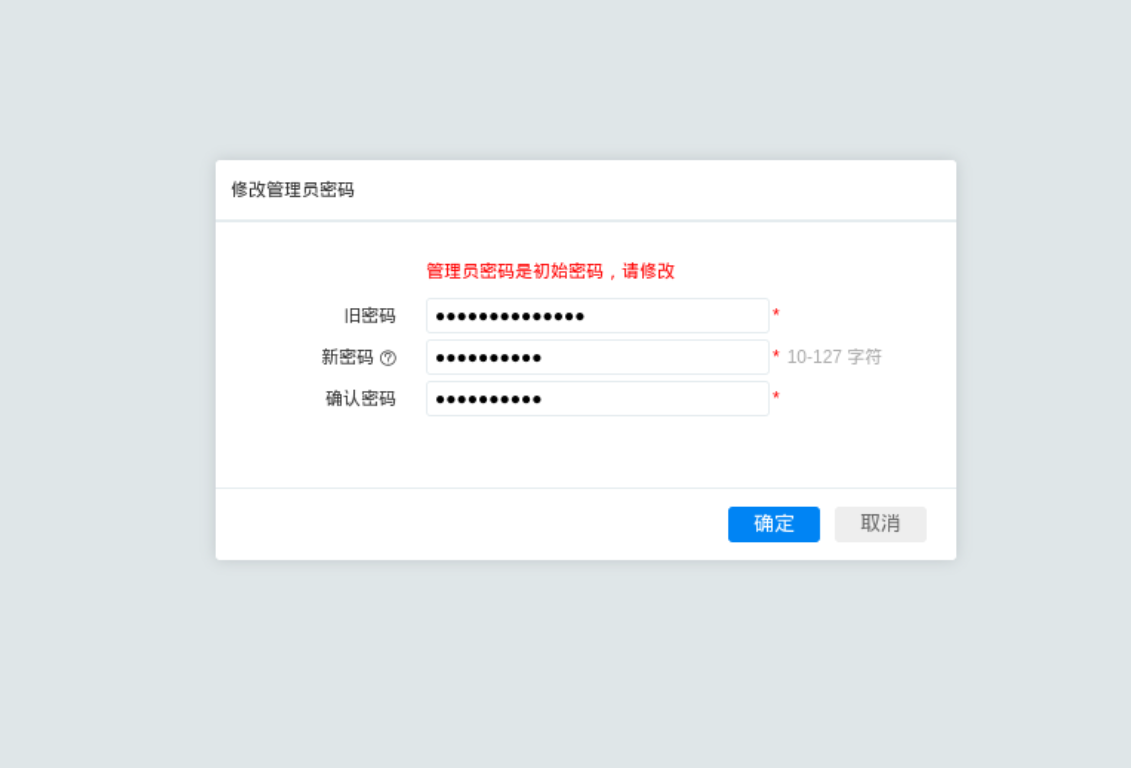

修改密码进入管理页面

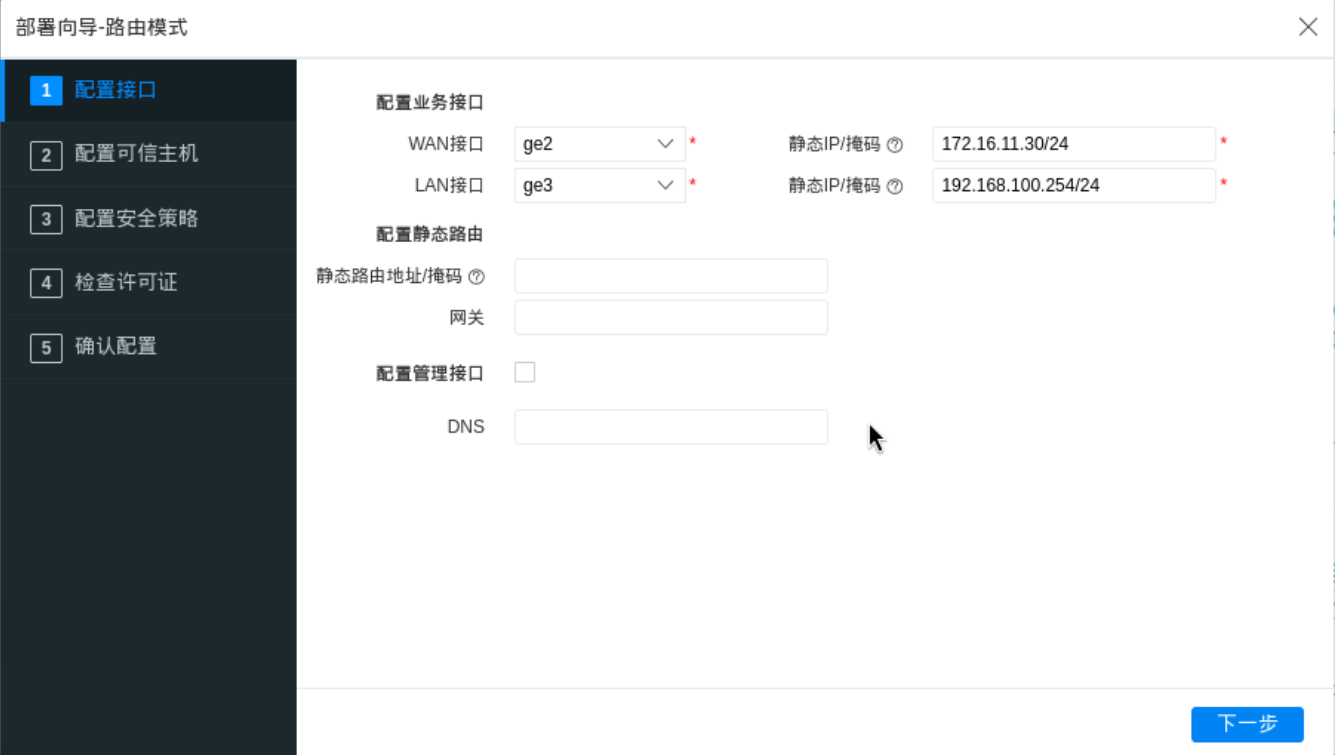

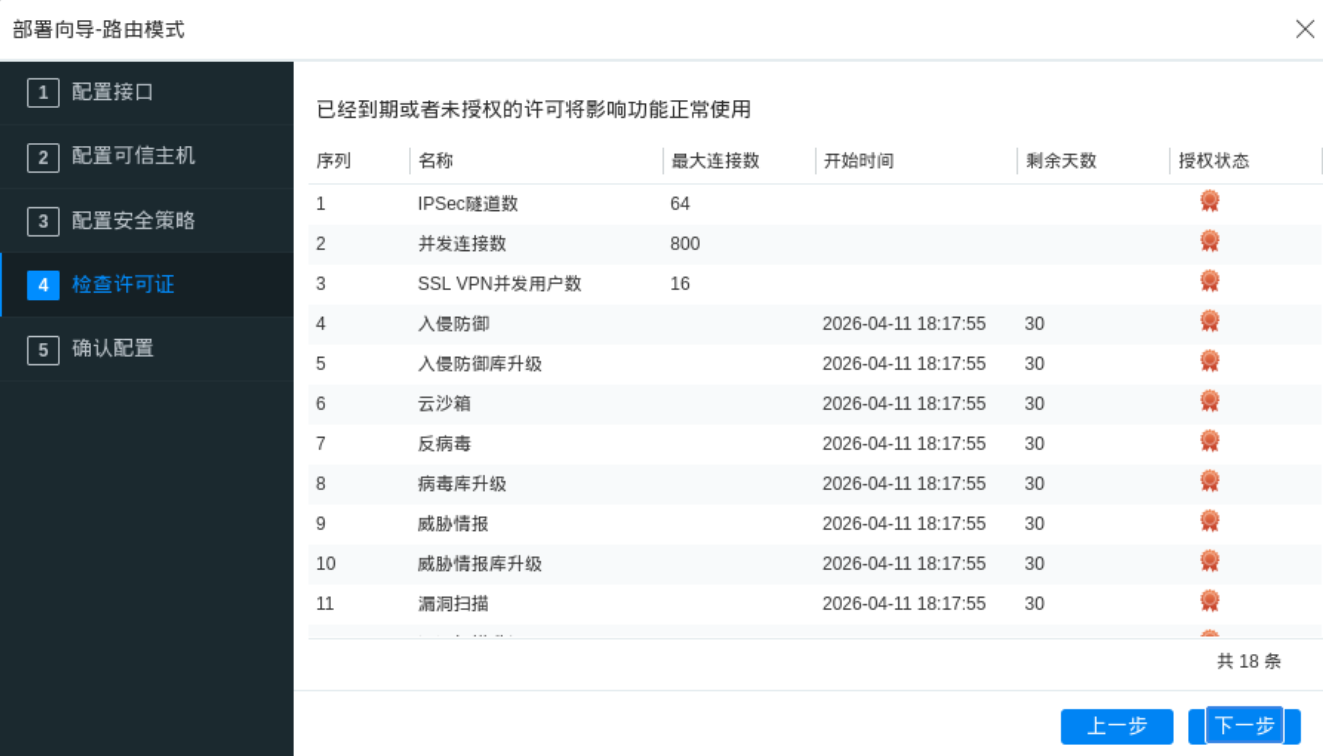

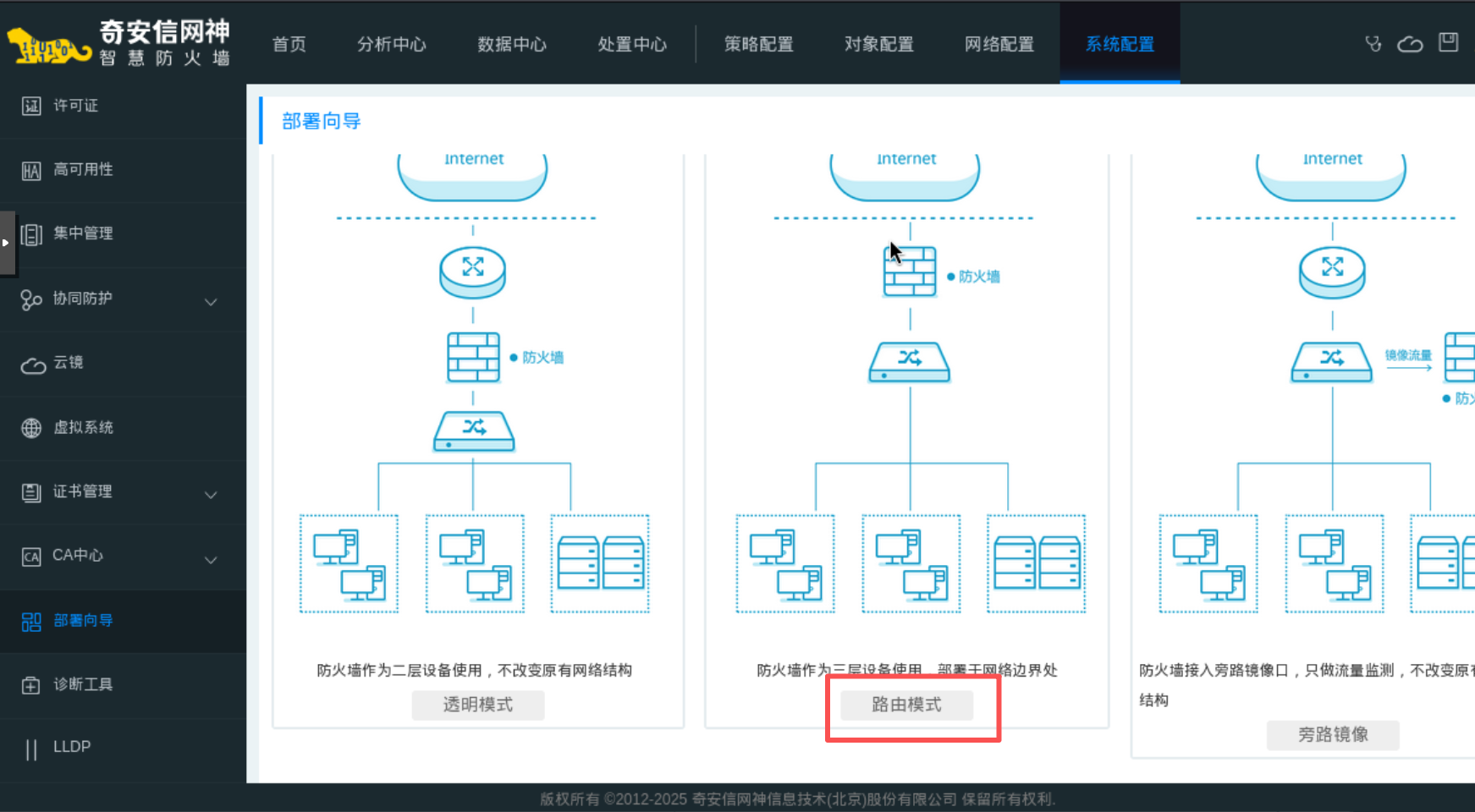

系统配置→部署向导→路由模式
由于需要通过防火墙分离内外网络，所以将防火墙作为三层设备使用，部署与网络边界处，将接口作为内网网络的网关。
将ge2（172.16.11.30/24）配置为外网接口，ge3（192.168.100.254）配置为内网接口

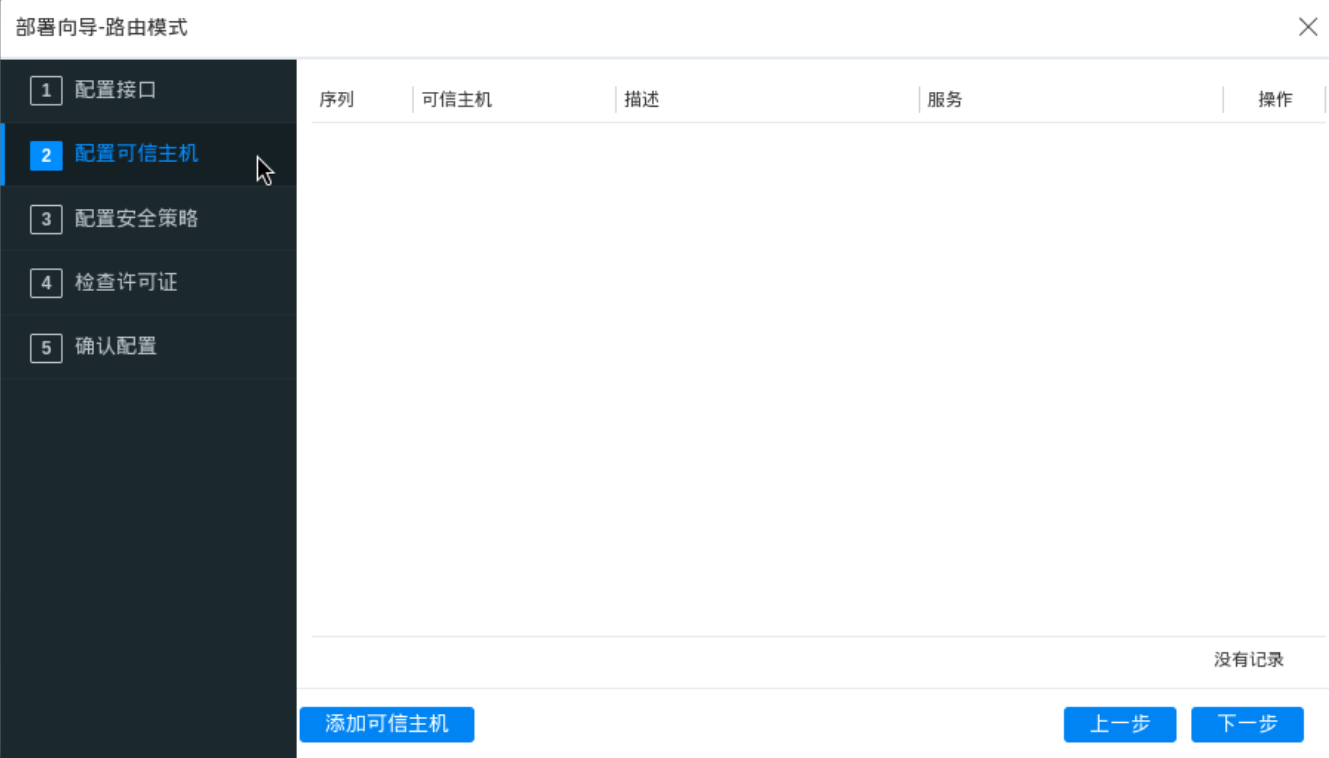

可信任主机暂时不用配置
安全策略默认配置，之后会进行修改

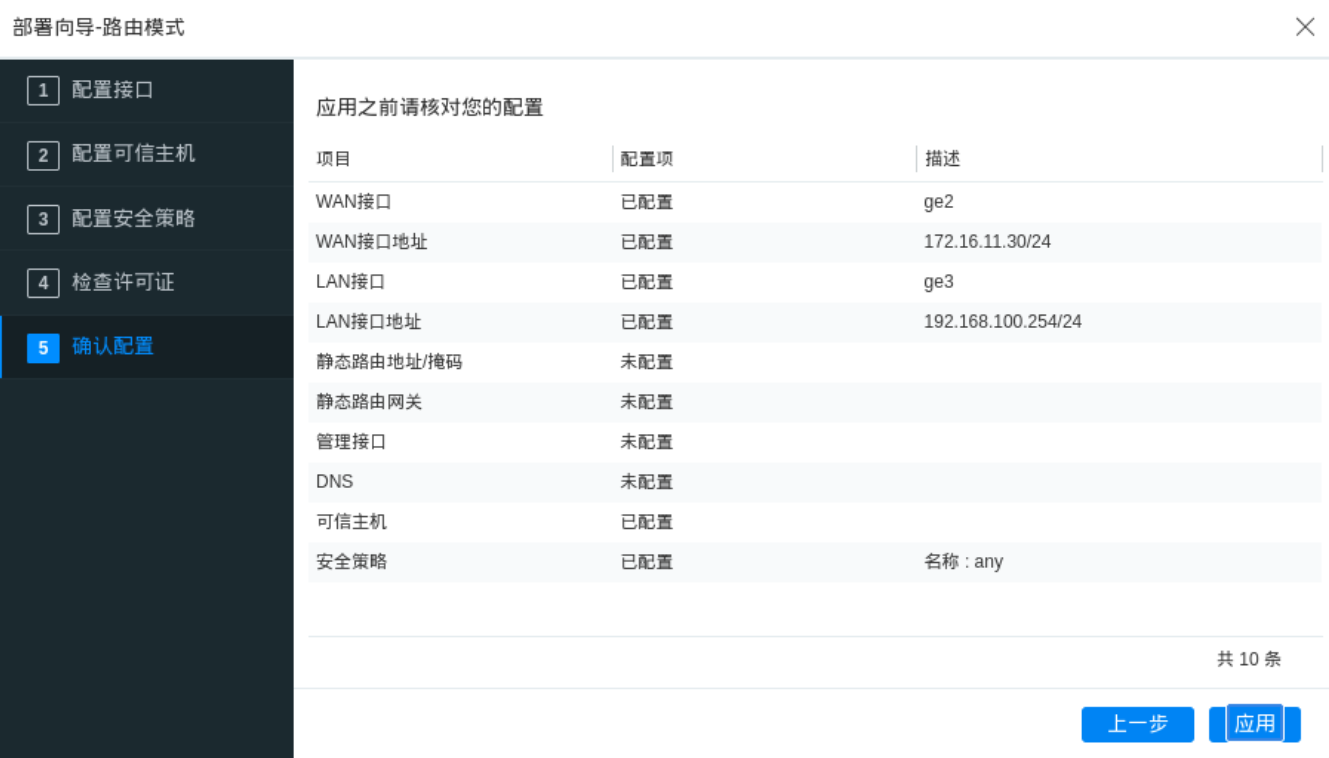

配置无误应用即可
进入网络配置→接口
发现接口配置成功，还需添加安全域
ge2为外网安全域为untrust 管理方式为ping（用于测试网络连通性）
ge3为内网安全与为trust 管理方式为ping （用于测试网络连通性）
配置DHCP服务器
由于内网还未配置DHCP服务器，所以我们优先为内网配置DHCP，方便IP自动下发给内网资产。

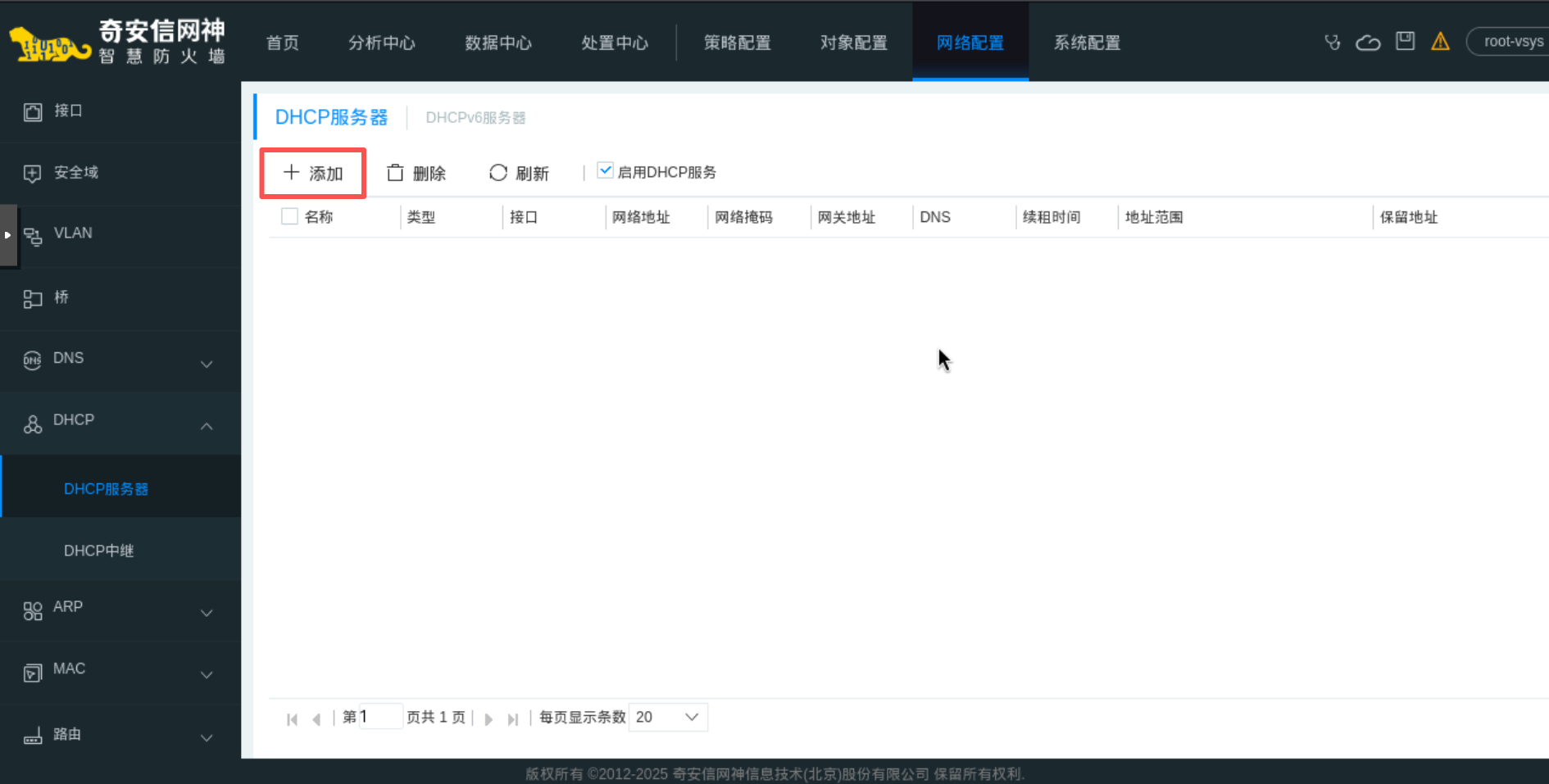

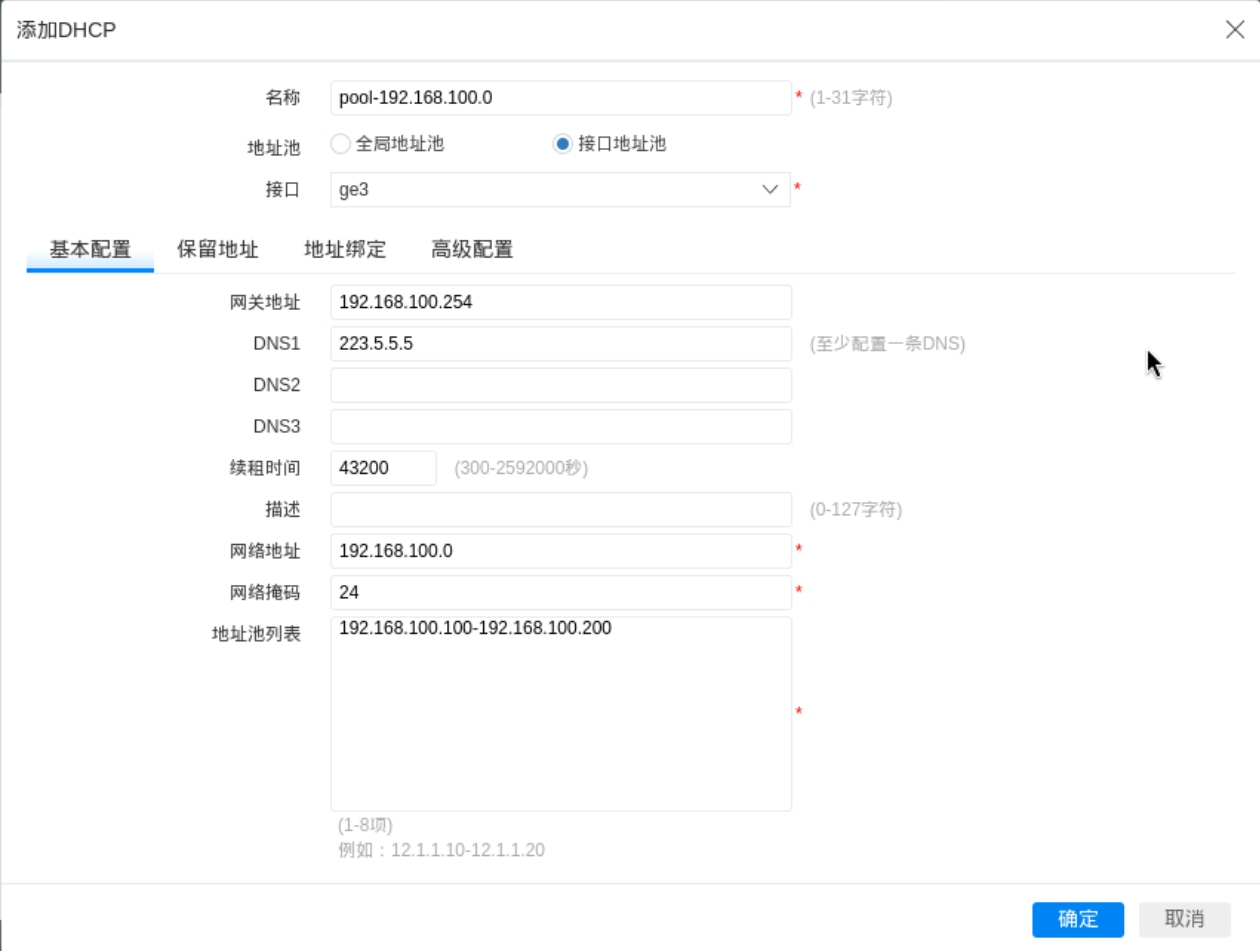

网络配置→DHCP→DHCP服务器→添加
地址池：接口地址池 （接口作为DHCP服务器）
接口：ge3（内网接口）
网关地址：192.168.100.254 （ge3内网接口IP作为DHCP网关）
DNS：223.5.5.5 （公网DNS）
网络地址：192.168.100.0/24 （内网网络地址）
地址池：192.168.100.100-192.168.100.200 （DHCP从100开始下发到200为止）

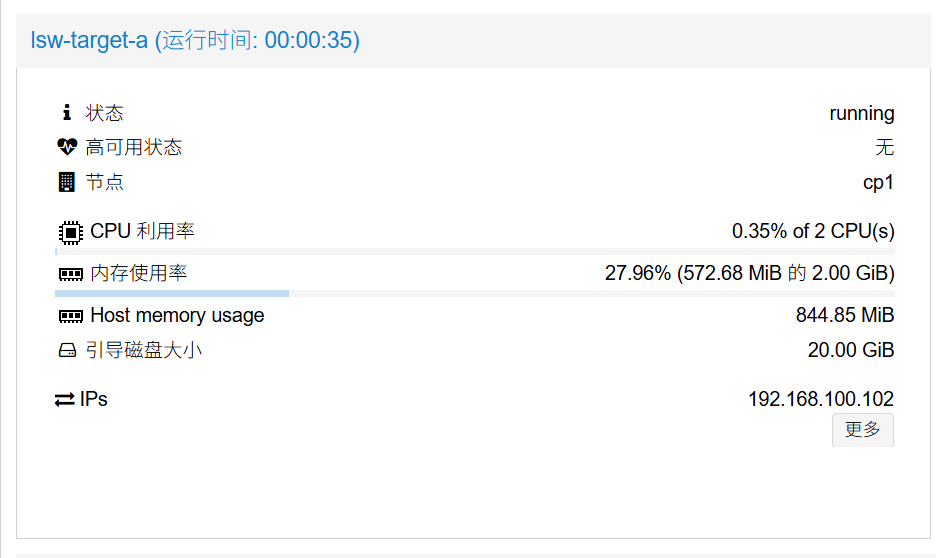

查看模拟资产 target-a IP已经成功下发

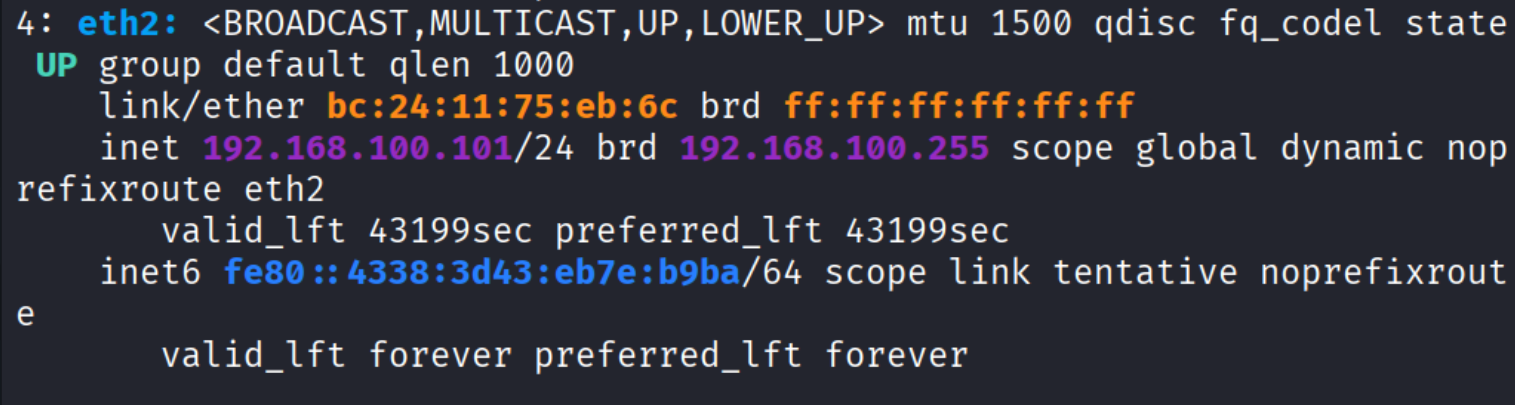

kali管理机内网网卡IP也成功下发

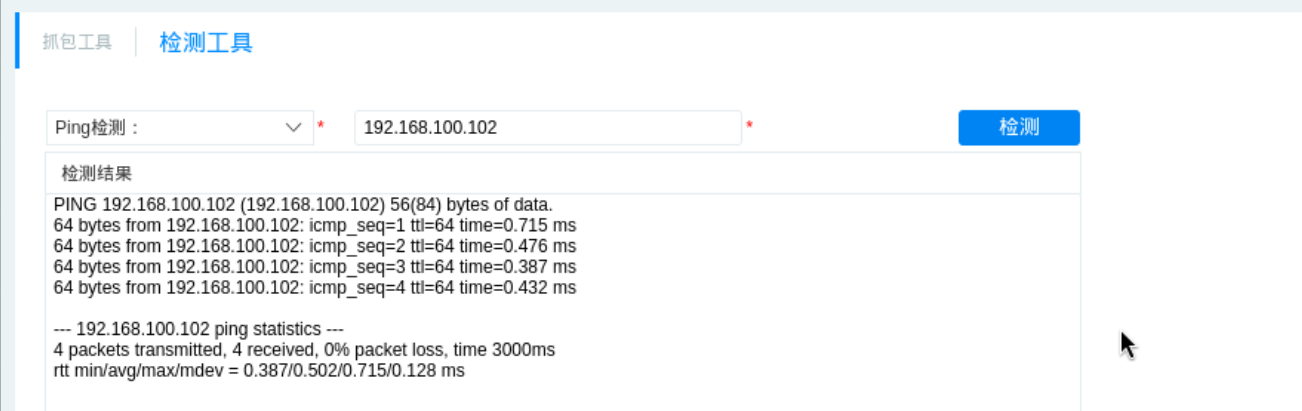

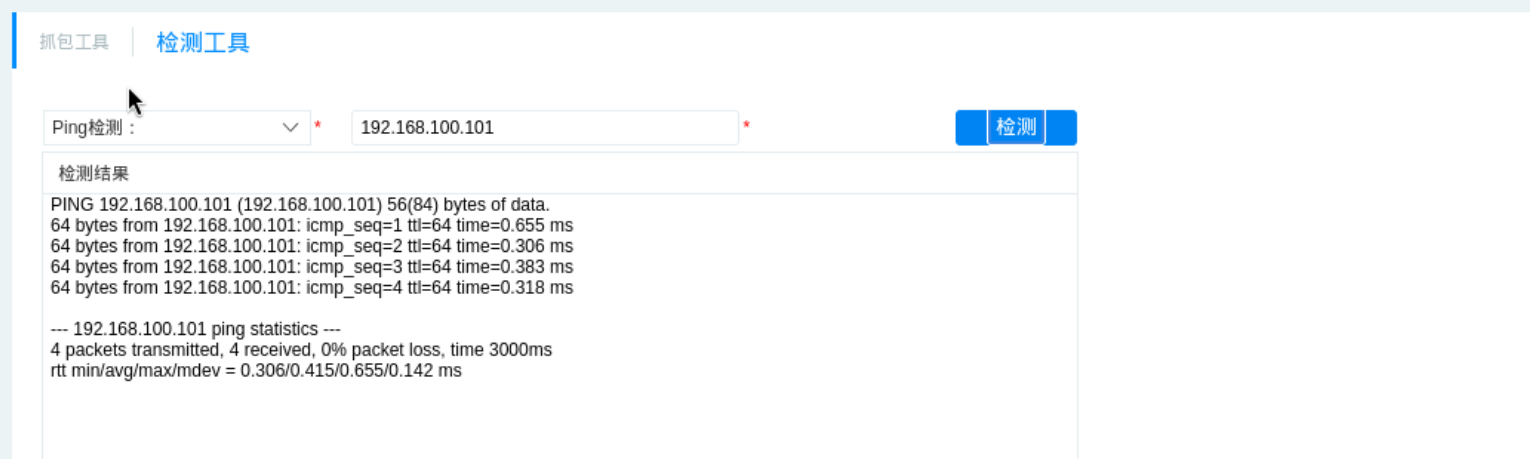

测试网络连通性：系统配置→诊断工具→检测工具
kali管理机网络连通
模拟资产target-a资产网络连通
安全策略配置

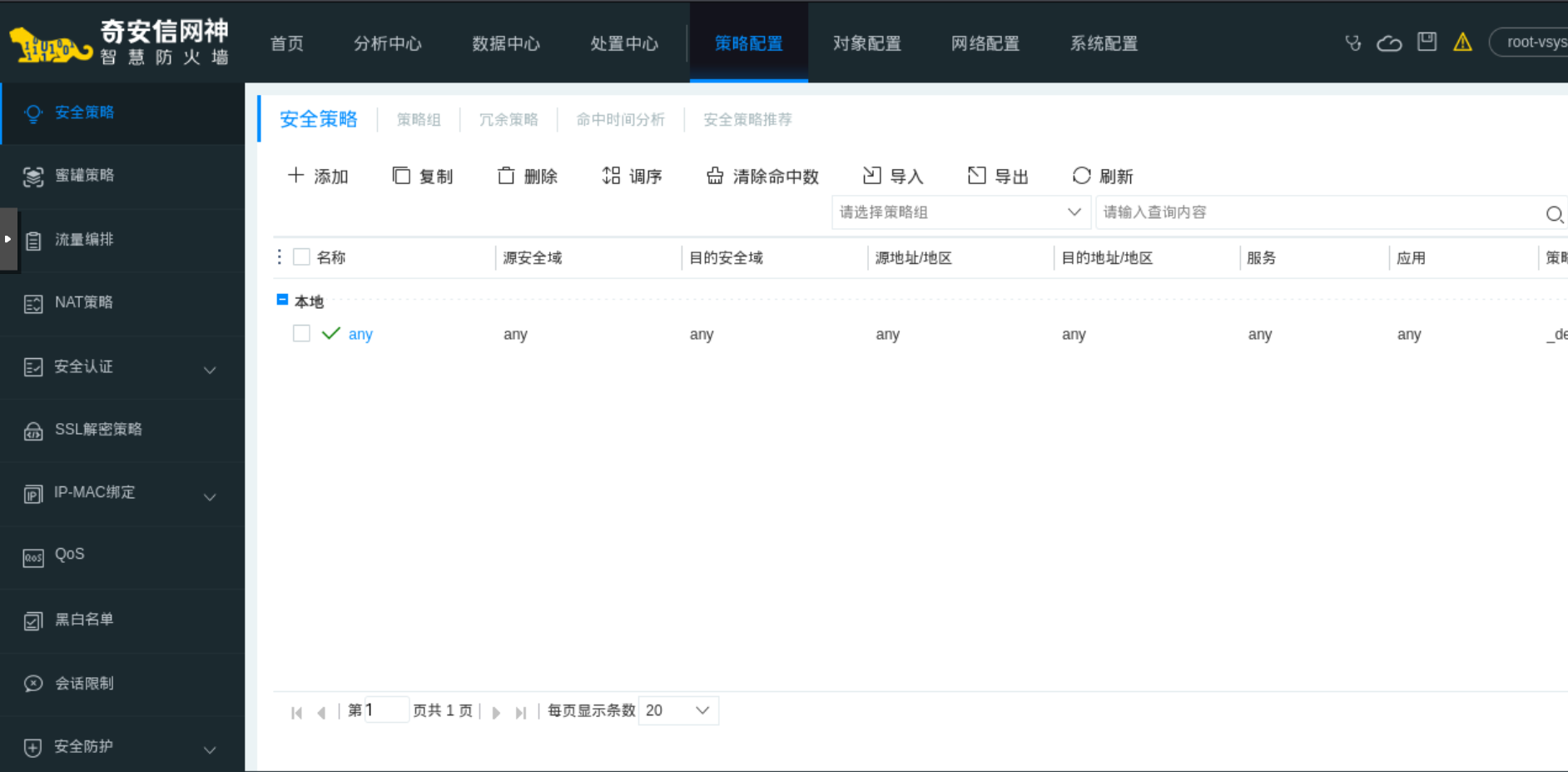

策略配置→安全策略
因为部署向导已经配置了默认安全策略，但该策略存在极高风险，需要禁用该策略并重新配置新策略。
匹配范围无限制：源 / 目的安全域、源 / 目的地址、服务 / 应用全部为any，意味着所有流量都能匹配该规则
动作完全放行：表示所有匹配流量无限制通过，防火墙完全失去访问控制能力

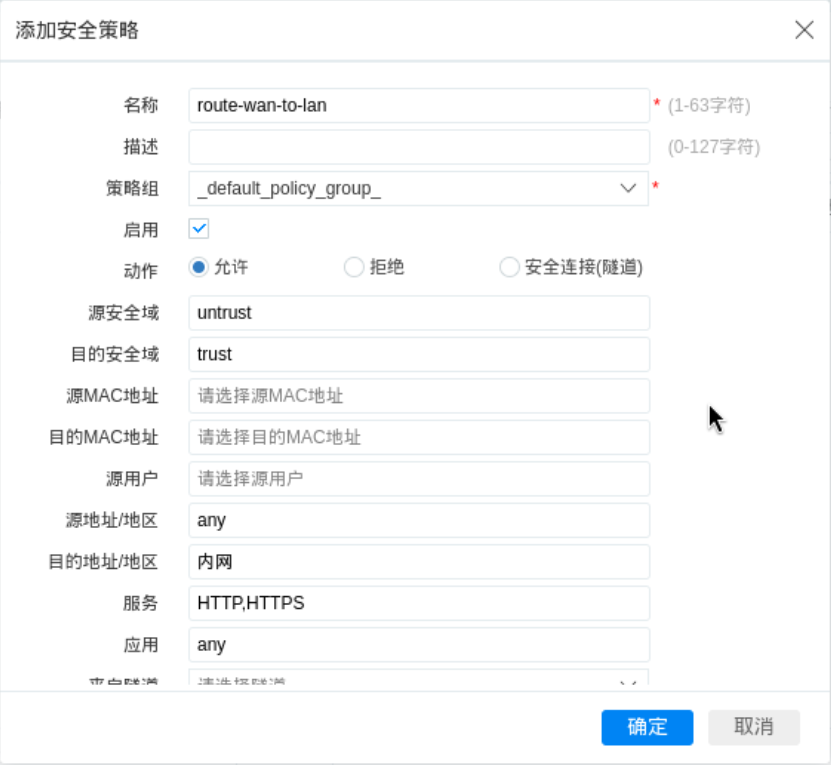

将内网服务映射到外网需要配置NAT网络转换，在此之前需要添加安全策略，核心用于管控外网（WAN）到内网（LAN）的流量，用于保护与监控内网资产。
策略组：选择默认策略组
源安全域：untrust（外网）
目的安全域：trust（内网）
源地址：any （允许所有网络均可访问）
目的地址：内网（trust内网接口网段）
服务：HTTP，HTTPS（因为内网模拟资产为web服务，所以选择http，https，避免选择any，遵循最小协议策略）
应用：any （因为服务已经限制了，所以应用可以选择any，如果工作环境需要限制，可以根据实际情况设置）
流量日志：记录日志（方便取证）
WAF初始化

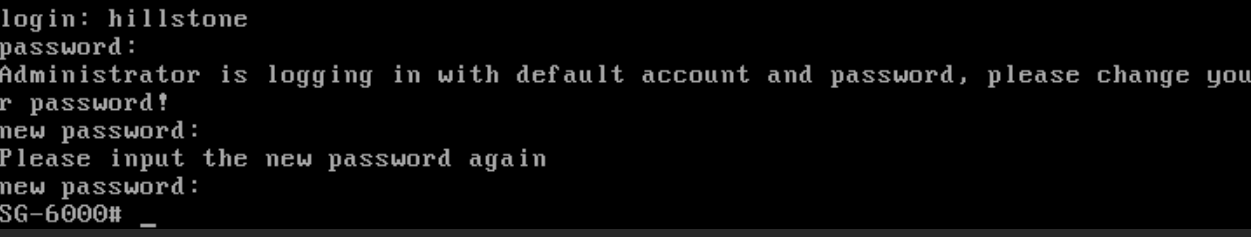

# 使用默认账号密码登录
账号：hillstone 密码：hillstone
# 登陆后修改密码

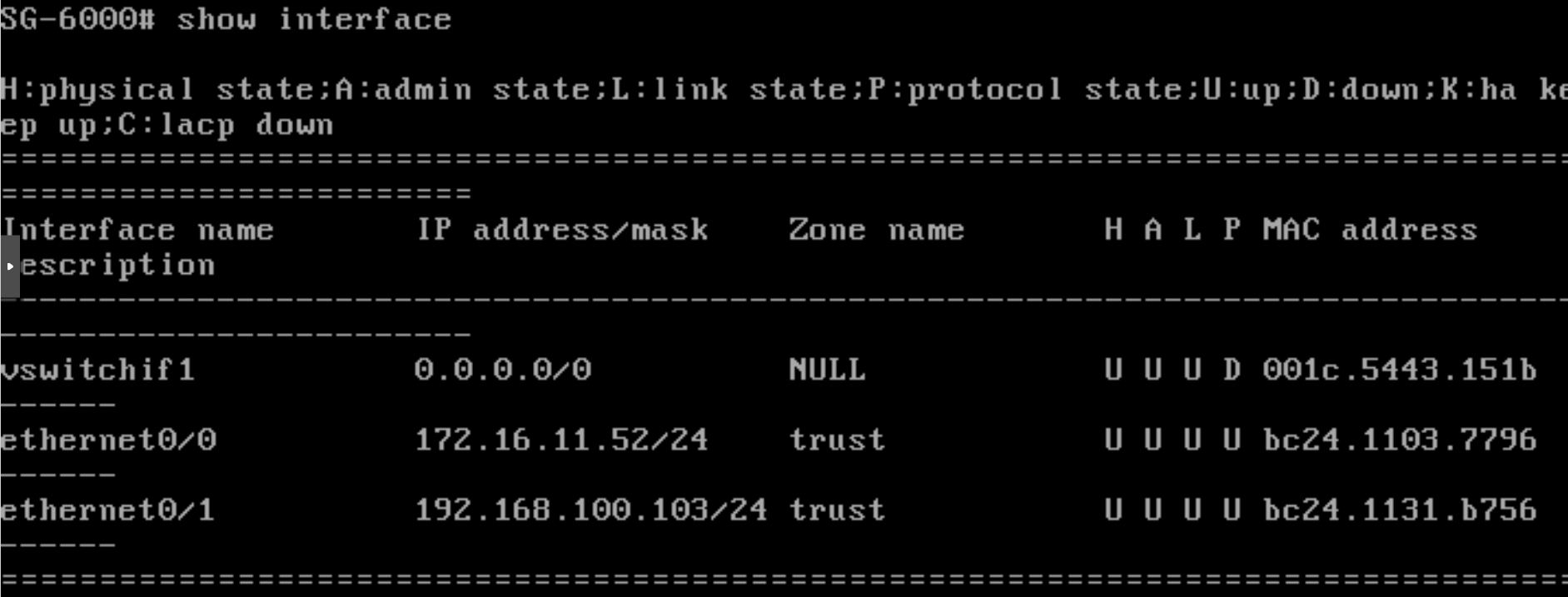

# 查看管理接口
show interface

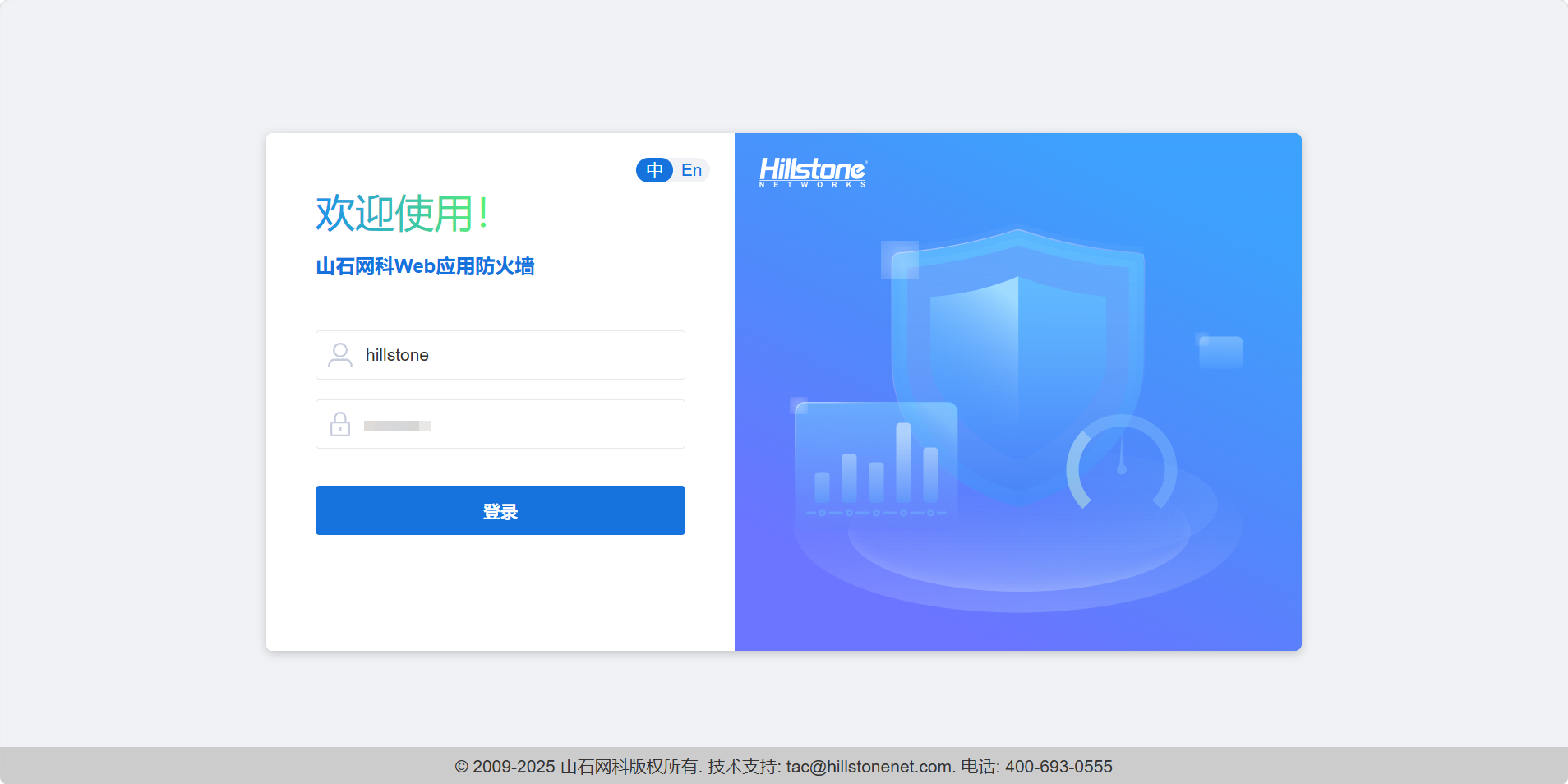

管理接口ip为172.16.11.52，使用浏览器访问https://172.16.11.52,使用默认账户与修改后的密码登录。

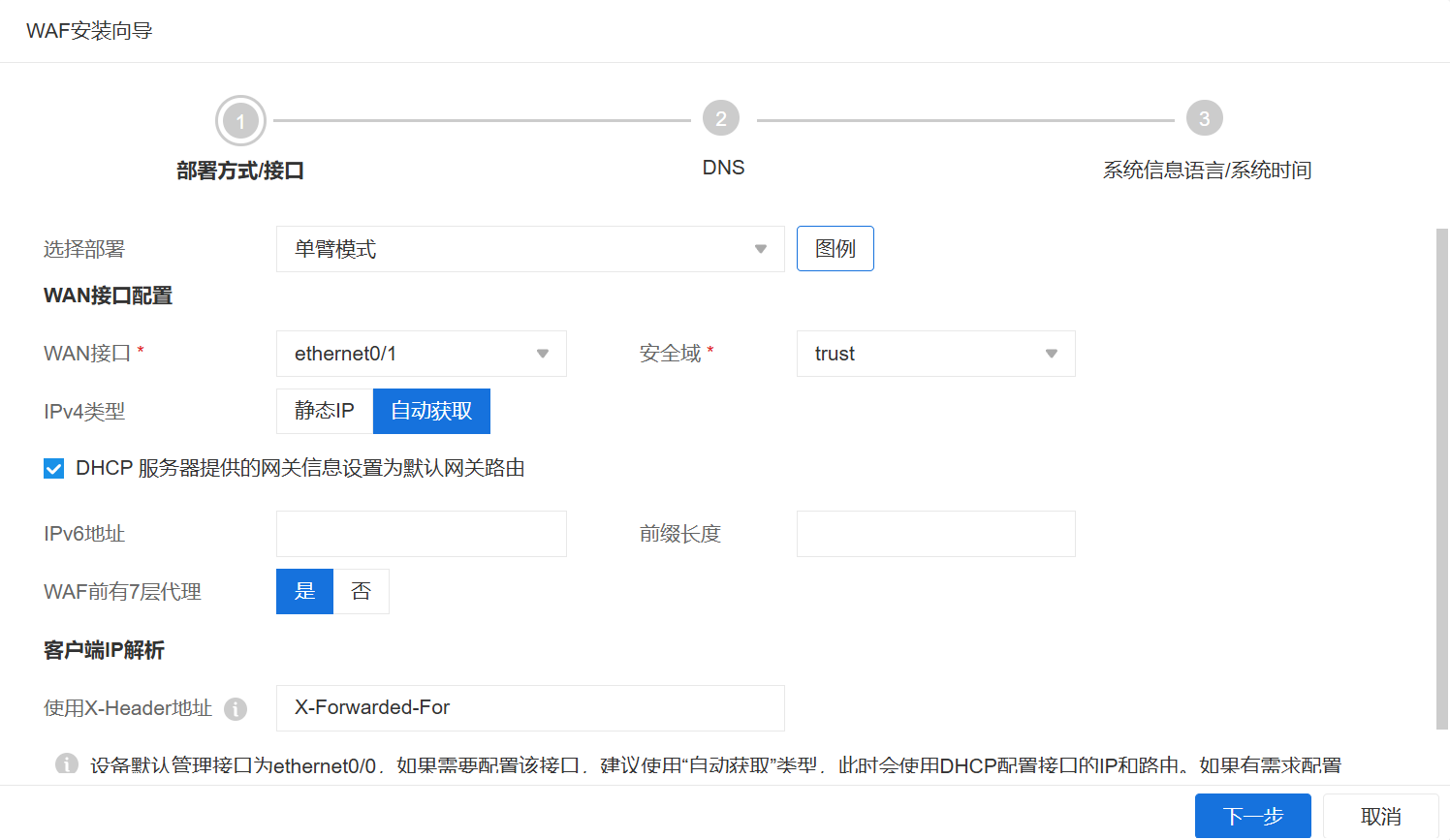

成功登陆后，系统会自动让我们配置业务接口，我们这里选择部署单臂模式。
单臂模式（也叫旁路 / 旁挂模式）是 WAF 的常见部署方式，设备仅通过一个物理接口接入网络，无需串联在业务链路中，对现有网络拓扑改动极小。
适用场景：
不希望中断现有业务，快速上线 WAF 防护
网络架构复杂，无法做透明 / 串联部署
仅需对特定业务流量做引流防护
# 由于这里WAF访问控制内网，所以选择内网网络接口与信任域（trust）
WAN接口：ethernet0/1 安全域：trust
# 因为网络防火墙已为内网配置了DHCP服务器，选择自动获取IP
# 由于WAF在内网中，真实环境里WAF前一定存在网络防火墙或Nginx反向代理，WAF直接看到的是代理IP，而非客户端真是IP，需抬起此选项
WAF前有7层代理：是

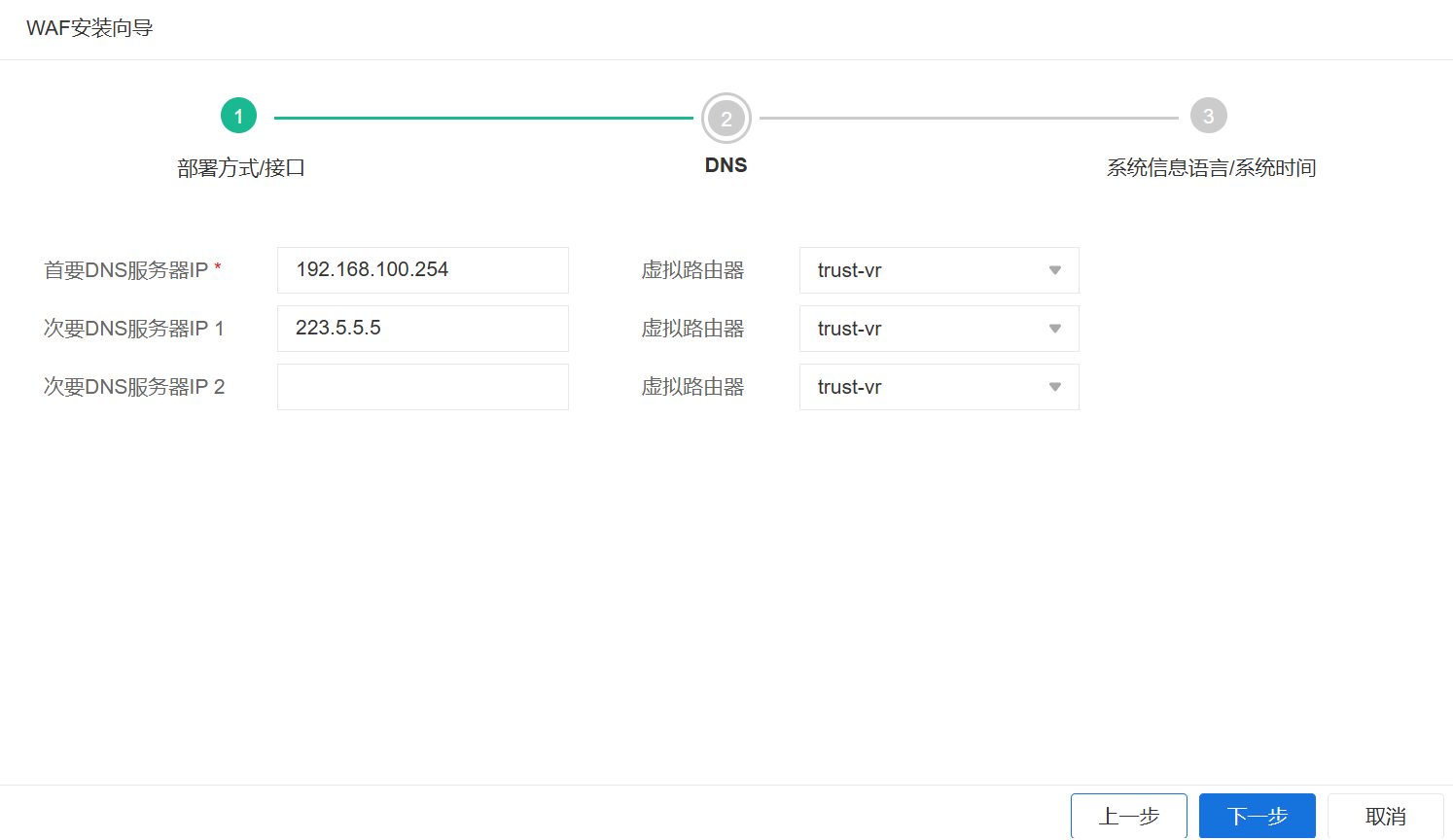

由于在内网环境中需要访问内网服务，所以直接将内网网关作为主DNS

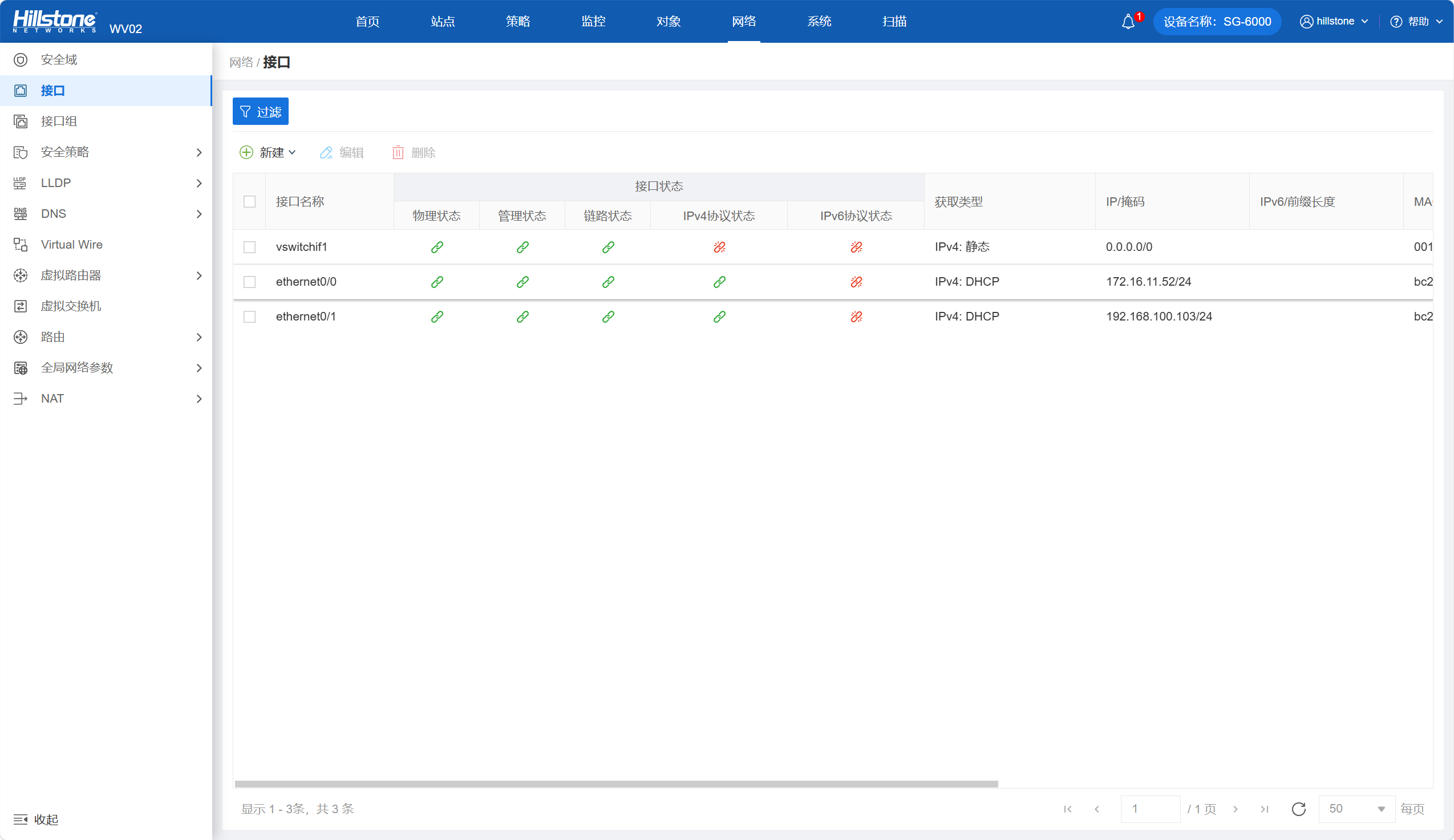

查看网络接口：网络→接口
发现IP成功下发，编辑ethernet0/1 配置管理方式ping（方便测试网络连通性）

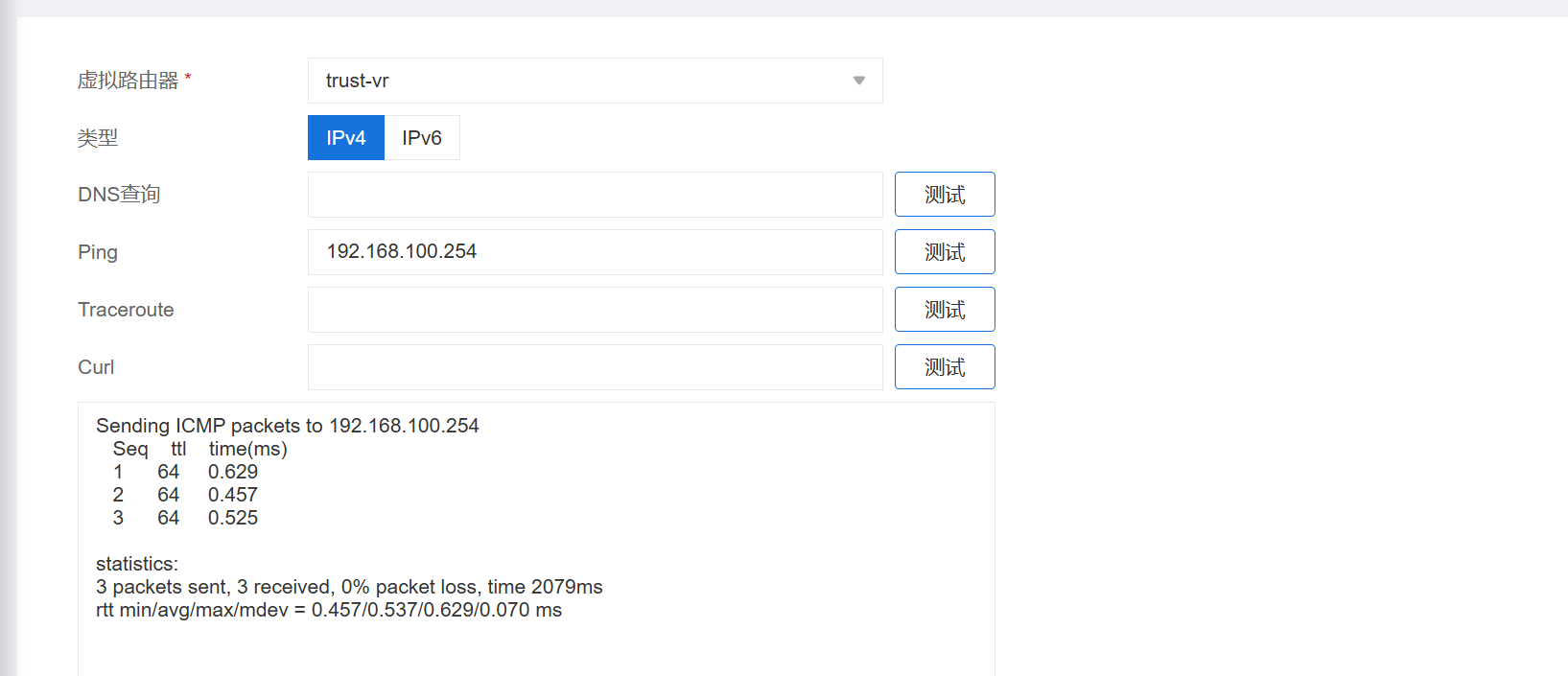

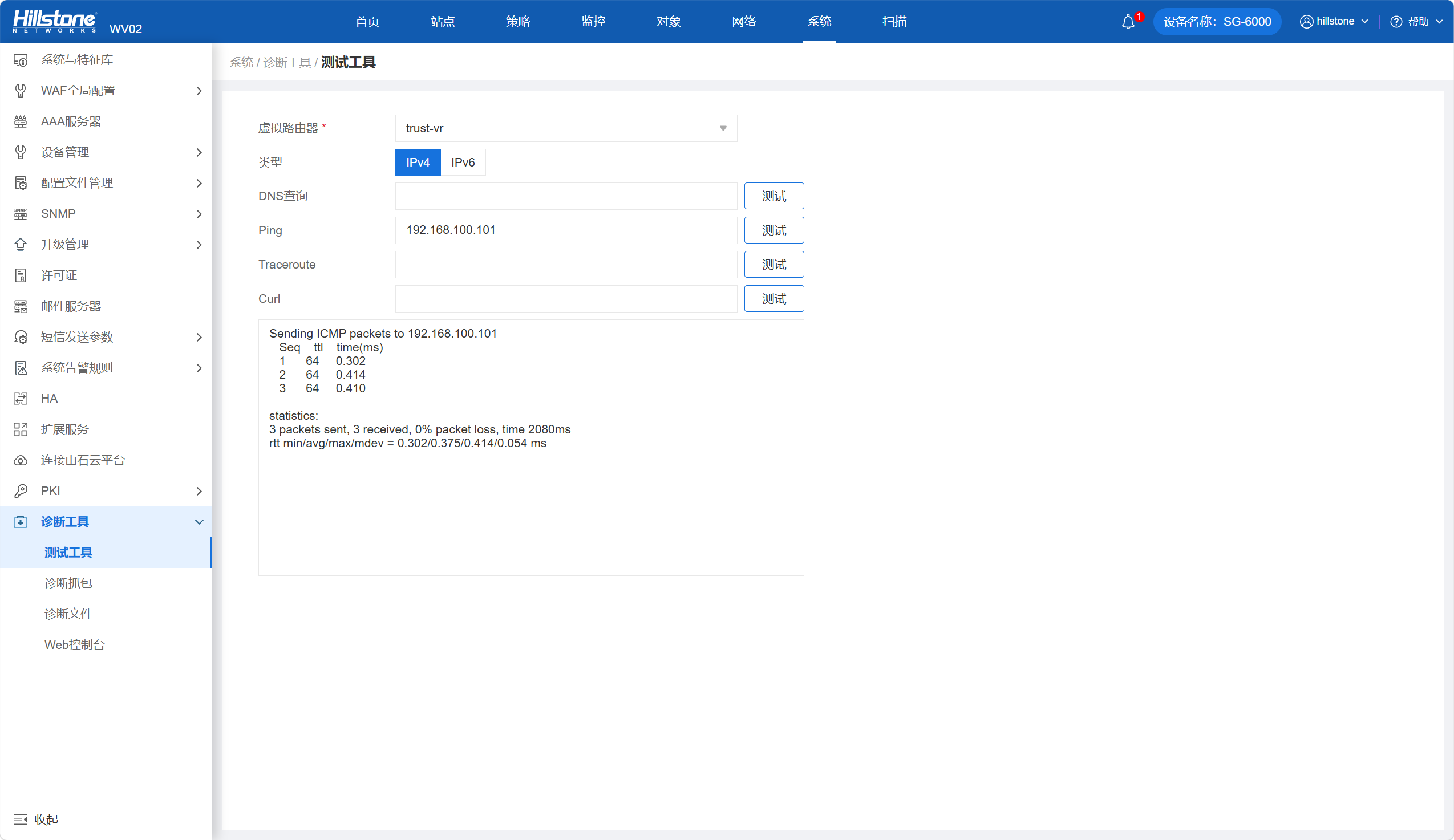

测试网络连通性：系统→诊断工具→测试工具

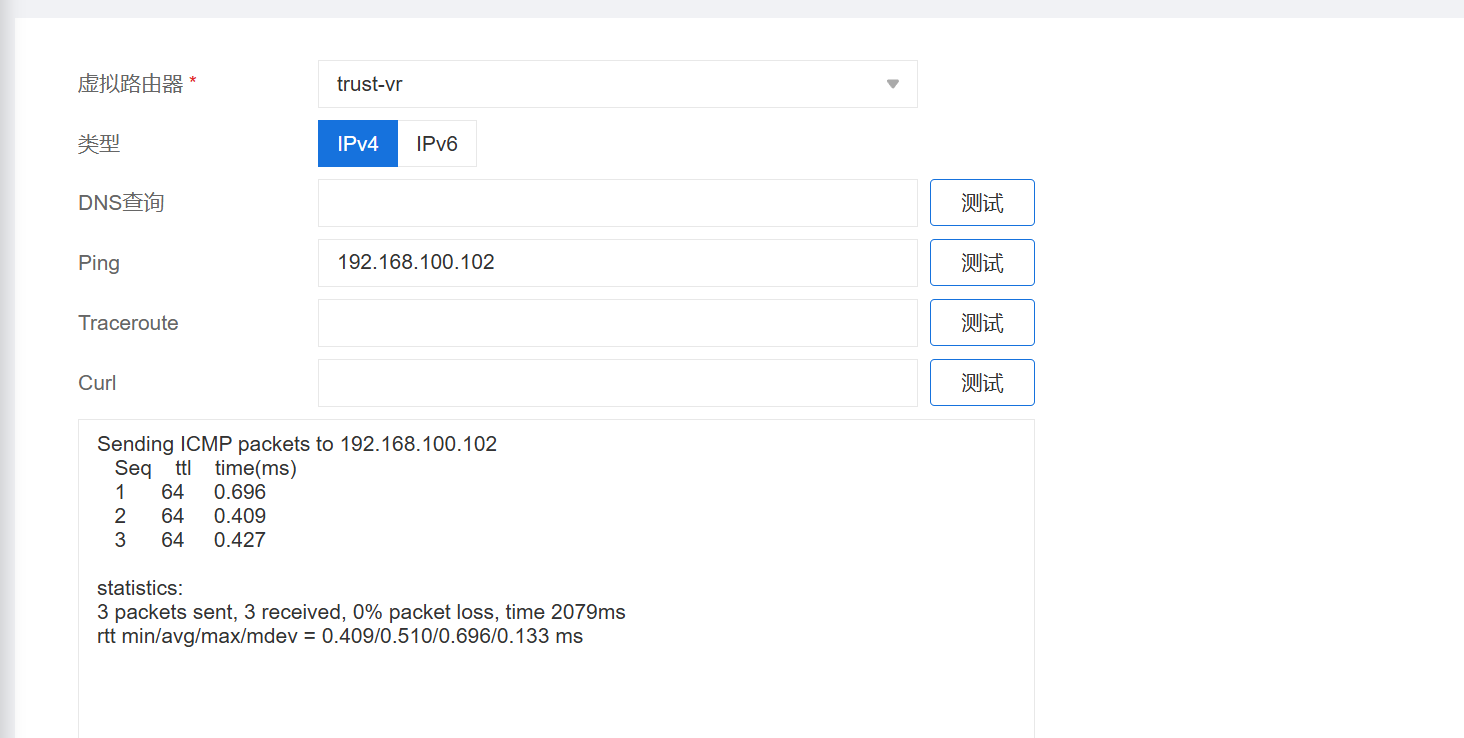

模拟资产target-a网络成功连通
kali管理机网络成功连通
网关网络成功连通
Web站点配置

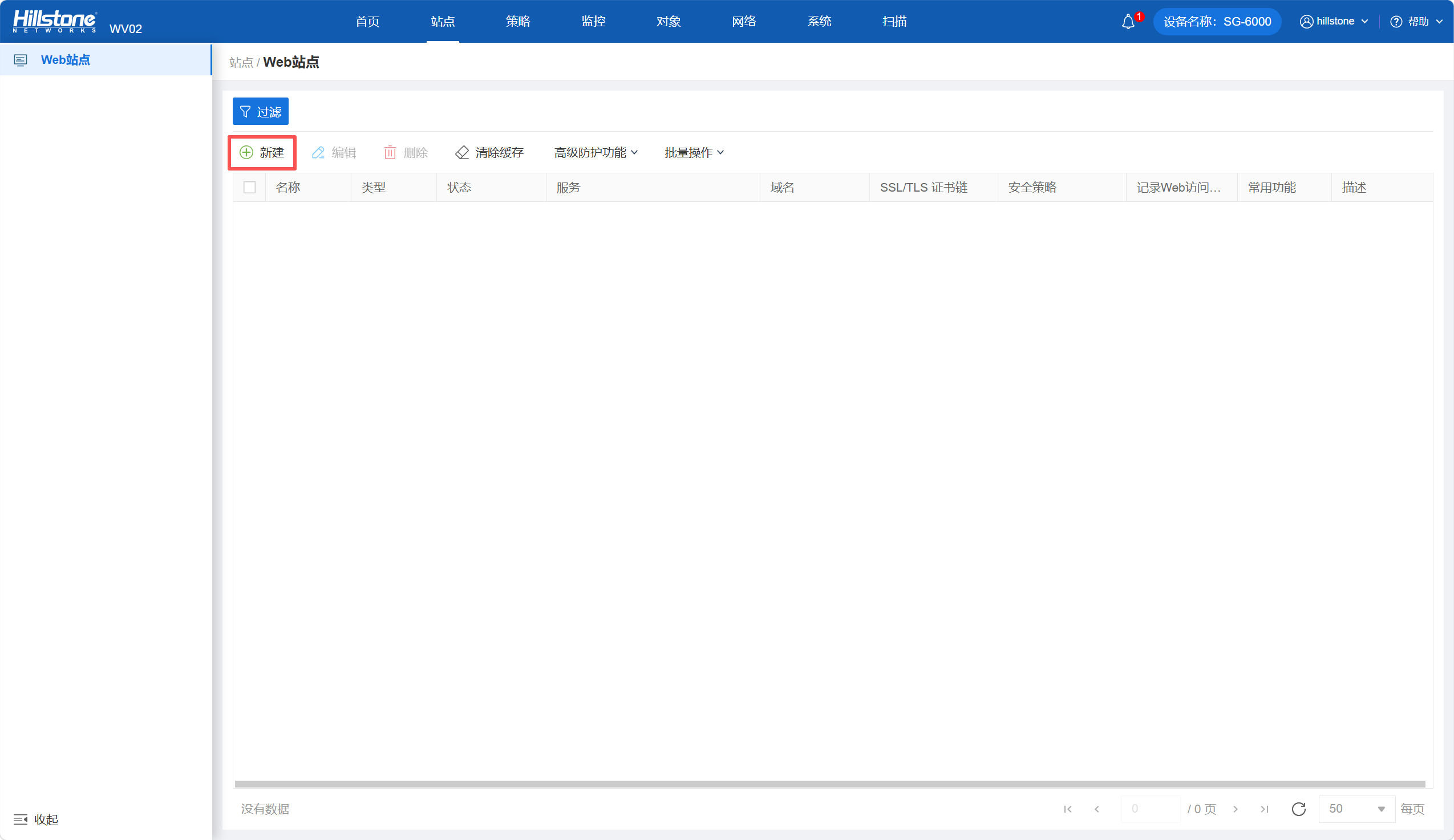

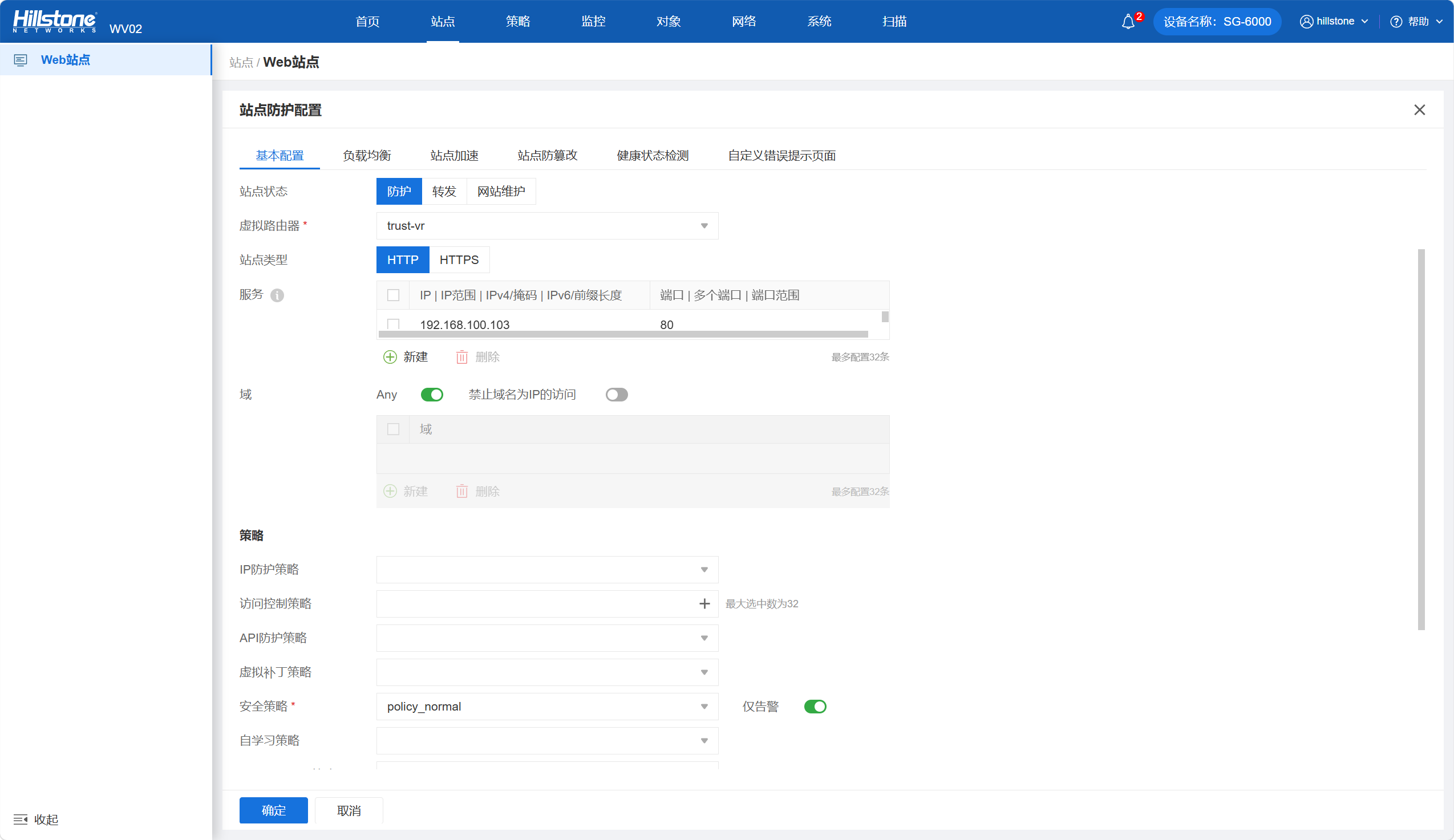

开启站点防护：站点→新建
站点状态：防护
虚拟路由器：trust-vr（内网虚拟路由器）
站点类型：HTTP
服务：192.168.100.103（WAF内网接口）
端口：80
域：any（允许所有域名 / IP 访问这台后端服务器，因为会配置NAT地址转换，该服务器不会暴露到外部网络）
仅告警：开启（用于后续验证，正常业务需关闭）
类型：使用全局配置

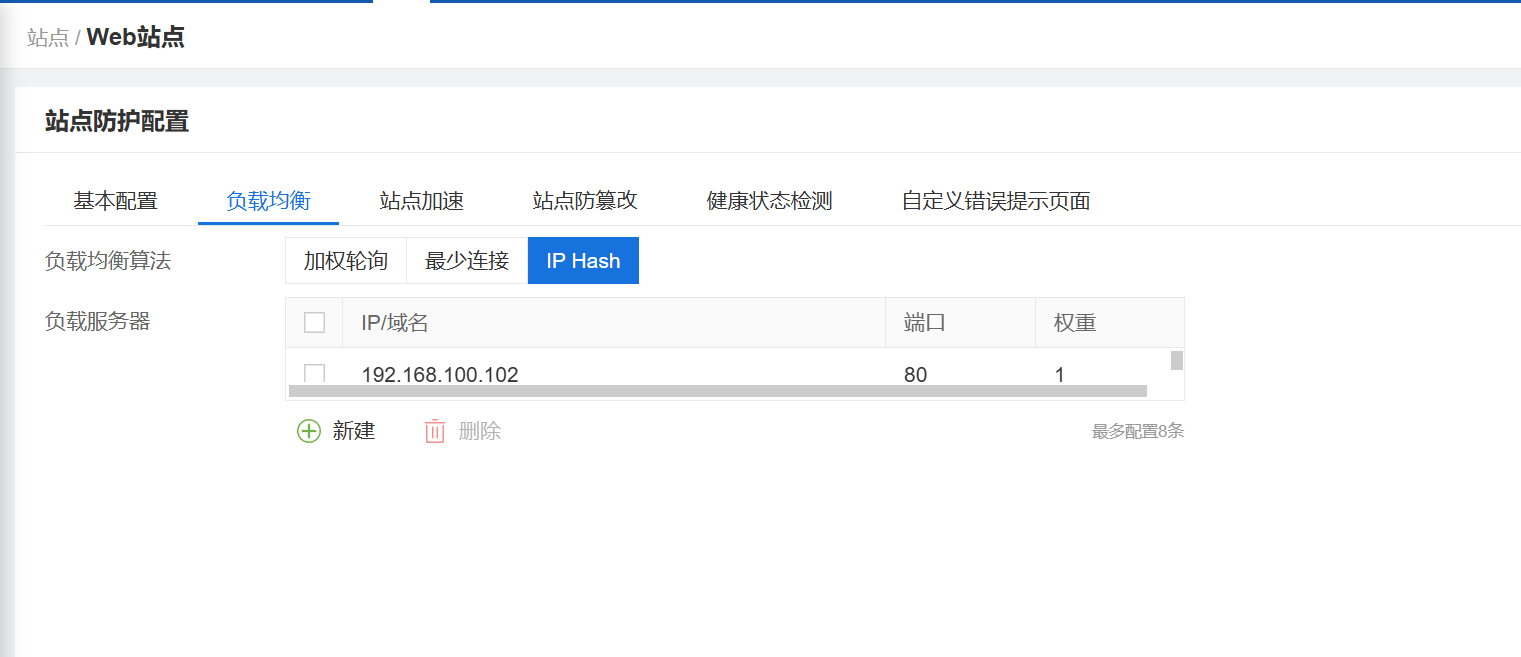

添加防护业务：负载均衡
负载均衡算法：IP Hash（对客户端的源 IP 地址进行哈希计算，将计算结果映射到固定的后端服务器上，确保同一个客户端 IP 的所有请求，始终转发到同一台后端服务器。）
负载服务器：192.168.100.102:80 (模拟资产target-a)
使用kali管理机浏览器访问http://192.168.100.103,发现配置成功。
尝试用kali管理机攻击该站点

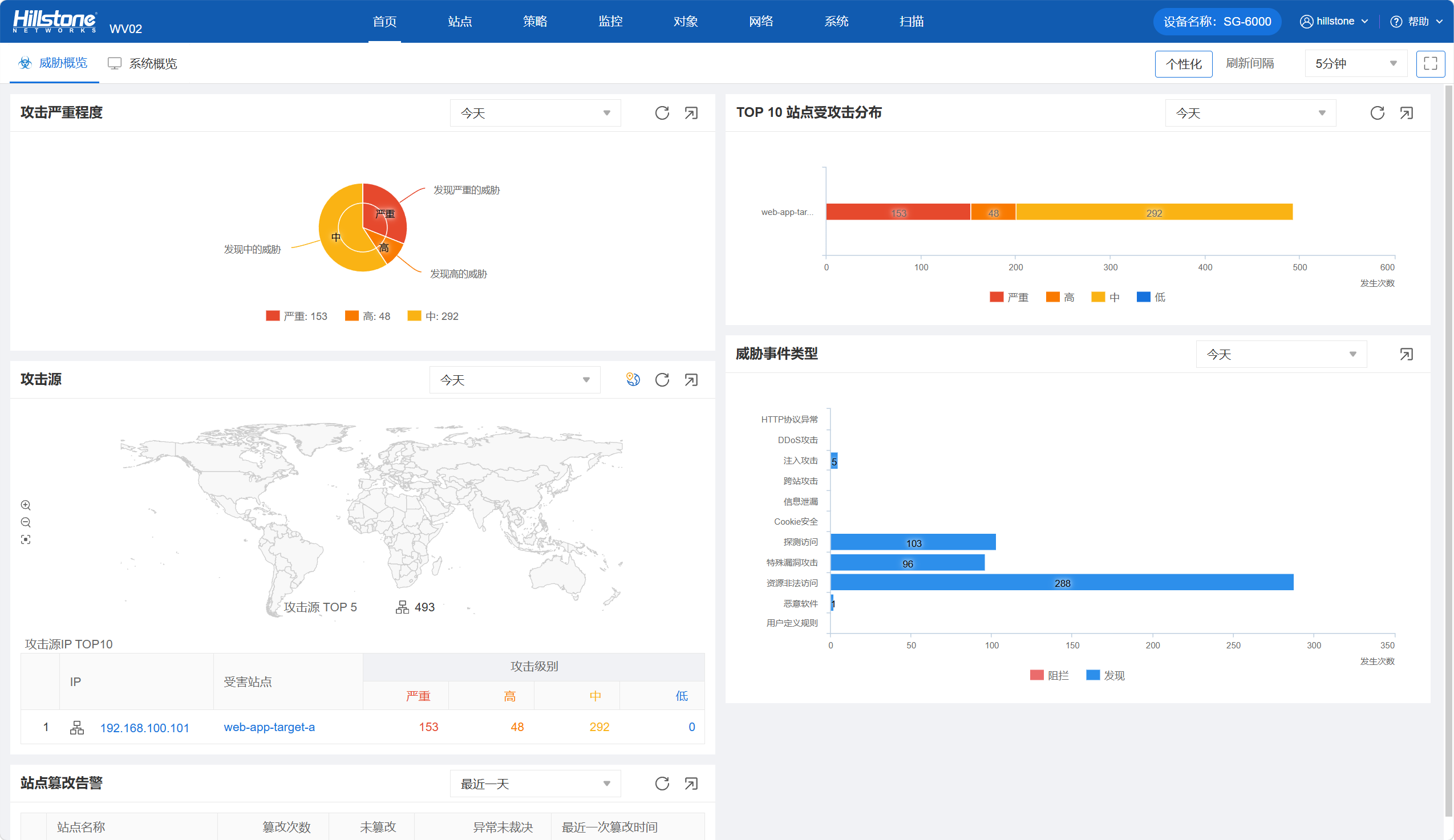

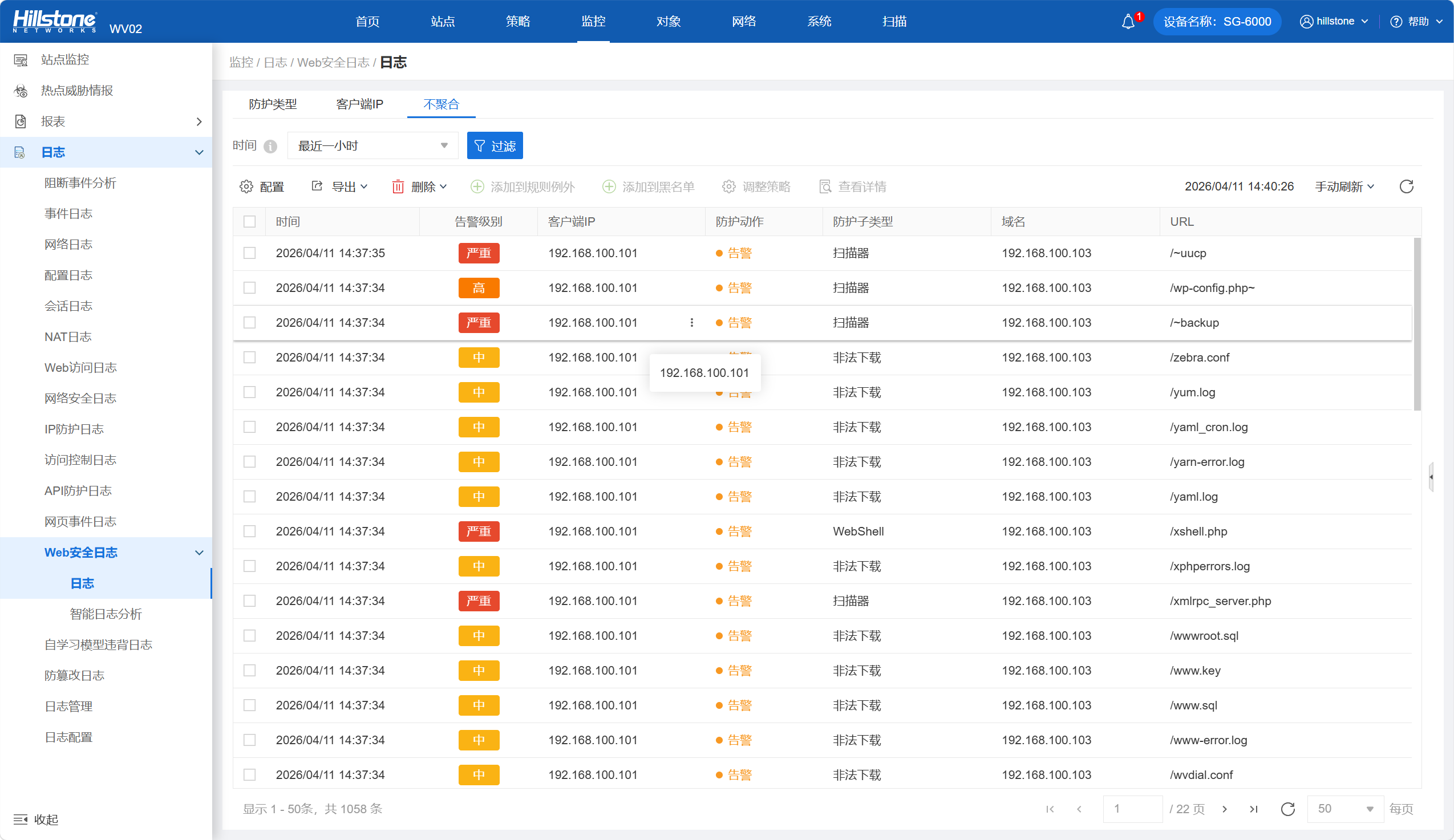

dirsearch -u http://192.168.100.103发现WAF成功监控到kali管理机攻击。
网络防火墙NAT策略配置
因为WAF防火墙依旧在内网防护内网资产，在实际环境中客户不可能直接通过内网访问业务，所以我们需要在网络防火墙配置NAT网络地址转换，将内网业务映射到外部网络。

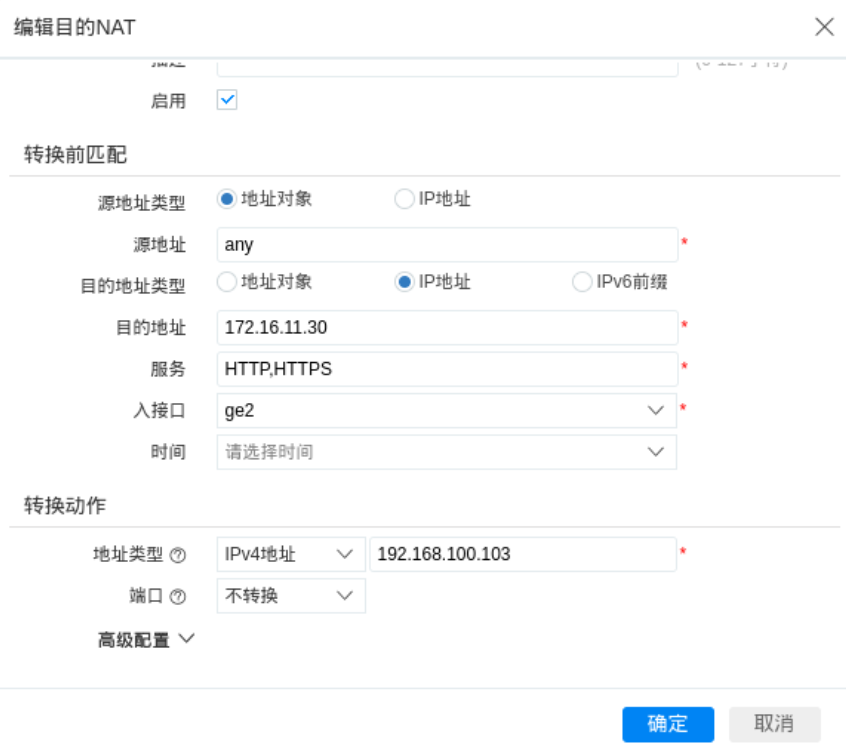

配置策略→NAT策略→目的NAT
源地址类型：地址对象
源地址：any （允许来自任意地址的流量都通过目的地址）
目的地址类型：IP地址
目的地址：172.168.11.30（网络防火墙外网接口，所有流量都会通过该接口）
服务：HTTP，HTTPS（内网资产为web服务，所以遵循最小规则配置）
入接口：ge2（外网接口）
转换地址：192.168.100.103（WAF防火墙的业务接口，将所有通过外网接口的流量都传输到WAF业务接口来访问内网业务）
端口：不转换（不进行端口映射）

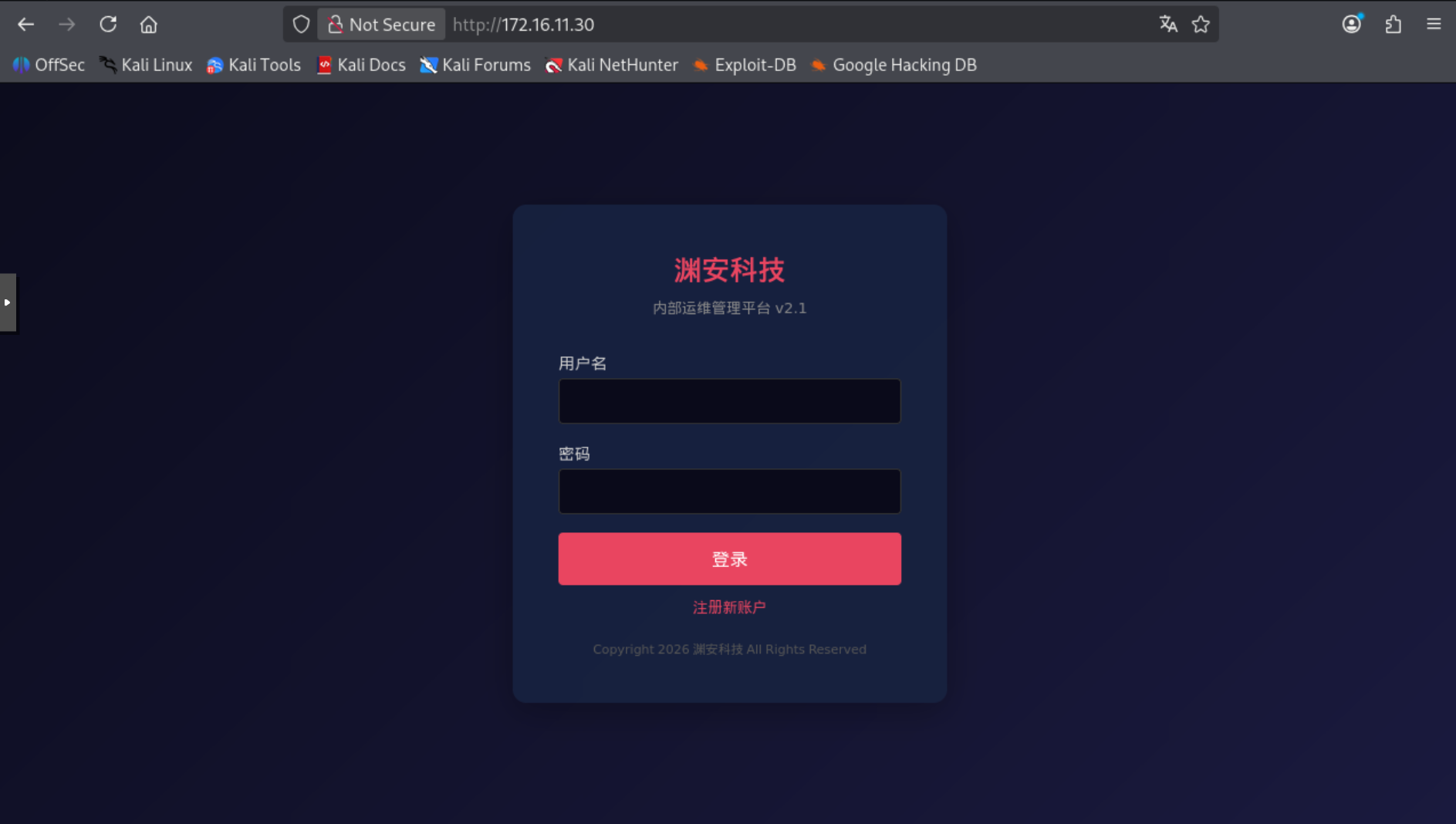

使用kali管理机浏览器访问http://172.16.11.30,发现NAT网络配置成功。
再次使用kali管理机攻击业务
dirsearch -u http://172.16.11.30发现WAF成功监控到kali管理机攻击。
